(6-006) Kamerabild zu dunkel – Probe nicht in opt. Achse

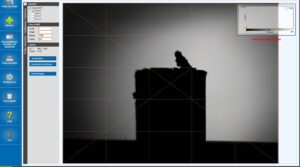

Erscheinungsbild / Kamerabild

Beschreibung des Problems

Es ist in dem Bild zu erkennen, dass die Lichtquelle hier „rechts unten“ im Bild liegt.

Das bedeutet,

• dass die Probe nicht in der optischen Achse liegt,
• dass der Probenträger offensichtlich viel zu hoch steht,
• dass sich die Probe zu weit rechts im Bild befindet…

Abhilfemöglichkeiten

1. Die Position des Probenträgers ist generell zu überprüfen. Dazu kann u. a. das Dokument zur Justierung des Gerätes verwendet werden ( \\SERVERHI\Server2\Hesse_Instruments_extern\Technische_Dokumentation\Justierung_EM301\HB_EM301_Adjustment_as_of_EMI_III_319_LED_EN_240918.pdf ).
2. Insbesondere ist darauf zu achten, dass der Probenträger (evtl. auch die Quarzglasscheibe, in der der Probenträger geführt wird) nicht generell zu hoch positioniert wird/wurde.
3. Die Probenposition muss nach der Einstellung in der Mitte des Arbeitsrohres sein.
4. Position des Ofens muss kontrolliert werden (im Verhältnis zur generellen horizontalen Ausrichtung, zur Lampen-Kamera-Achse und in der Höhenlage in der Ofenwanne),
5. Sind die Einstellungen für (a) die Halogenlampe, (b) die LED-Lampe korrekt. Ist das Leuchtmittel noch ausreichend?
6. Wurde die Filterscheibe des Objektivs kontrolliert und evtl. gereinigt (s. Reinigung der Filterscheibe (deutsch) oder Cleaning of filter glass disk (engl.))?
7. Sind die Lampen- und Kamera-seitigen Quarzglasscheiben ausreichend (Licht-)durchlässig?
